概 述
temicon公司简介
temicon是一家具有超强创新力和生长力的科技公司，一直以优质的产品和专业快速的售后服务为己任。该公司主要业务包括开发和生产纳米压印工具、注塑模具、高精度零件及表面具有微纳结构的功能性模板等。
该公司自2005年成立以来，一直在努力建设独具特色的微纳加工平台，目前已经具备非常先进的超净间设施和实验设备，德国多特蒙德实验室的核心设备有紫外曝光和电子束曝光系统等，瑞士的弗里堡实验室中有激光干涉曝光设备等，可为用户提供高质量产品的研发及生产服务。temicon希望在科技创新领域中与用户建立互信的合作关系，与用户实现共赢。
北京汇德信科技有限公司作为temicon的国内独家代理，为国内用户提供优质的产品和专业的咨询服务。
temicon公司介绍
temicon产品信息：

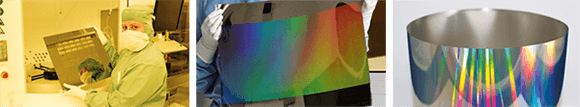

功能化表面
temicon旨在设计和制造用于生产微纳米结构表面和元件的模板产品。通过光刻等微纳加工手段实现客户需求。temicon采用紫外和激光干涉曝光技术，在几十纳米到几百微米的微纳结构设计和制备上拥有独一无二的技术优势，样片尺寸可达平米级，如大面积电铸模板、柱面无缝模板等。

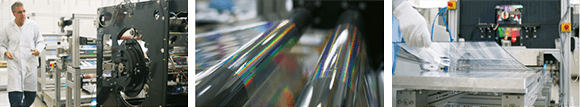

薄膜和面板
利用滚轴压印技术（如卷对卷或卷对板工艺）可生产大面积微纳结构薄膜和面板，如玻璃面板、塑料薄膜、元器件的功能化表面等。
temicon已经建立了非常完善的滚轴纳米压印技术平台，可为客户提供批量生产加工服务。

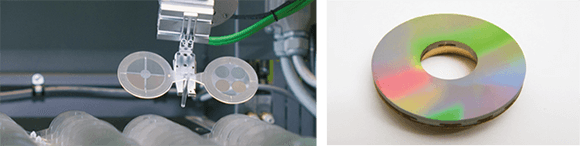

聚合物产品
您是否正在寻找功能化的具有高集成度的微纳结构塑料器件呢？同时，您是否也在考虑将这些结构进行小规模或大批量生产呢？temicon可帮您解决以上问题。我们在该领域中具有丰富的经验、专业的技术人员，且拥有多种先进的复制技术，可为您提供优质的服务。
不论您是需要用于LED、激光器或者过滤器上的带有锥形孔的光学元件，或是需要复杂的流体芯片，我们都将是您非常理想的合作伙伴，助您将初步设想变成可行的产品。temicon拥有全自动的注塑生产线，专为24 / 7的生产而设计的，保证产品高质量、零缺陷。
另外，在其他复制手段达到加工极限时，我们采用紫外压印技术进行生产，确保产品在质量和量产上的可靠性。
金属部件
temicon采用光刻和电铸工艺，可批量生产高精密的金属微米级部件。当传统的方法（如金属切削、压纹、激光切割及蚀刻等工艺）已达到其加工极限时，temicon的多种创新的加工技术将体现出非常重要的应用价值。
temicon可根据用户需求提供各种带有微纳米结构的金属部件，这类部件在多个领域中具有非常重要的应用价值。如微膜微筛等结构可用于多个应用领域中，例如环境工程、食品、医药、生物、光学、流体、机械和电子系统等。微孔结构具有过滤、分离、调节剂量和雾化等功能。这些小的组件通常是作为高科技装置的核心部件。金属微纳结构也可应用于电子学或印刷型电子产品等应用中，例如屏幕印刷模板、用于PVD中的掩膜板等。
更多信息，请查看网站：www.temicon.com
应用领域
■ 照明技术 ■ TEMILUX ■ 显示技术 ■ 仿生学 ■ 光子学和电子学 ■ 生命科学
照明技术
LED具有能量转化效率高、寿命长、体积小和可调制光色等优点，被越来越多的用于照明领域，如汽车照明（车头灯、尾灯及环境照明灯），户外和室内照明。微纳结构光学元件是获得特定分布LED光源的必要组成部分，可提高光输出效率，节能环保。
潜在应用
|
|
|
应用于照明设计的纳米结构表面
|
光学光阑
|
TEMILUX
Temilux技术可替代光学元器件、光学面板等用于室内或建筑体的大面积照明。采用 LED光源从背面或侧面进入到极薄的temilux光学元件中，Temilux内部的微纳结构（如散射体、微透镜或光学耦合结构）可将光线进行调制，实现不同的照明效果，可应用于建筑前饰灯、天花板及广告屏幕照明等方面。
|
|
|
大面积LED天花板照明
|
LED光源导光板
|
|
|
|
|
显示技术
随着智能手机和平板电脑行业的发展，显示技术成为当前快速发展的高新产业。平板显示尺寸变得越来越大，触摸功能使得显示屏同时具有输入和输出功能，这就对显示屏提出了更高的技术要求。另外轻薄的结构、更低的能耗以及在日光下优异的可读性也是我们日益追求的目标。这种微纳结构可通过滚轴压印工艺获得复杂的光学元件，实现特定的光控制功能，且低成本高效率，可满足显示行业的发展要求。
潜在应用
-
背面或前置光导
-
线偏振光栅
-
金属丝网表面
-
抗反射表面
-
抗指纹表面
-
OLED显示器
-
3D显示
|
|
|
高质量微透镜阵列
|
前置光导获得均匀透明的光源
|
仿生学
微纳结构可模拟自然界中丰富多彩的自然现象，将这些微纳结构运用于科技生产中将具有革命性的意义。微纳结构可用于调控材料表面亲输水、输油等性质，从而实现表面功能化。仿鲨鱼皮结构表面可减小飞机、汽车或风轮机的风阻，提高其运动速度，即鲨鱼皮效应。基于鲨鱼皮模型，并排排成鱼鳞状的微桥阵列结构还可实现抗细菌效果，使细菌难于附着在表面并具有抑制细菌生长的作用，这种结构具有重要的实用意义，可应用于医药器械、卫生保健和食品等方面。高粘度表面效应（壁虎效应）也是基于特殊的微纳结构设计，实现高粘度粘贴效果。
潜在应用
-
鲨鱼皮效应
-
蛾眼结构效应（抗反射结构）
-
莲花效应（材料自清洁功能）
-
壁虎效应（高粘度表面）
-
不同的触觉效应
|
|
|
医学抗细菌表面产品
|
自清洁表面
|
光子学和电子学
微纳结构在光子学和电子学应用领域中扮演着非常重要的角色，尤其是光电或者电光转换器件方面的应用。在太阳能应用领域中，微纳结构被用于晶体、薄膜或有机光伏电池中，实现光陷和光耦合的作用。
所有的光学组分，如透镜、棱镜、反射器、光阑等都可以小型化至微米尺度，应用于光学系统、探测器或译码器中。衍射光学元件是激光束分光和束形的关键组件。
微纳米结构也可应用于电子学或印刷型电子产品等应用中，例如屏幕印刷模板、用于PVD中的掩膜板等。尺寸小于10 um的微米结构模板已成为印刷型电子产品、太阳能电池、OLED产品等最理想的选择。
潜在应用
-
光伏应用
-
光学探测器
-
光学译码器
-
微光学元件
-
衍射光学元件
-
印刷型电子产品
-
微米结构模板
-
用于PVD中的掩膜板
|
|
|
印刷电路模板
|
微透镜聚光型太阳能电池
|
生命科学
微米孔阵结构具有控制剂量、雾化、过滤或分离（液体颗粒及粉末等）功能。当开发活性药物成分时，微流控结构中所谓芯片实验室技术有助于缩短开发周期，减小材料在早期药物开发过程中的消耗。此外，这种芯片系统可用于微创检测，采用低剂量样品更快的获取监测信息。
潜在应用
-
微流体
-
微米滴度盘
-
细胞培育器件
-
微米隔膜和微过滤器
|
|
|
孔状结构雾化喷嘴
|
微流控芯片
|
|
|
光学结构标准模板
微纳米结构可用于各种应用，结构的多样性与微技术的潜在应用领域一样多。其中一些结构是从自然界复制而来的，例如蛾眼模型或鲨鱼皮模型，用于显著减少光学系统中的反射或最大限度地减少摩擦损失。
借助于微精密零件，在医学工程领域可以创造出新的分析方法，从而使检测更快速、更经济地；可以根据客户的需要进行定制散射器，从而为照明设计的新思路打开了大门。还有许多其他的例子可以说明微结构和纳米结构是如何提高性能，甚至创造某些新功能的，这些功能对于开发新的应用领域是必不可少的。
我们可提供各类微结构的Nickel shims(镍模板/模具)。这些模具可用于科研和生产及工艺的开发改进。
标准的批量制作完成的模具/模板可使用户以一种非常经济的方法来验证结构或设备及工艺。
我们的标准模具包括：

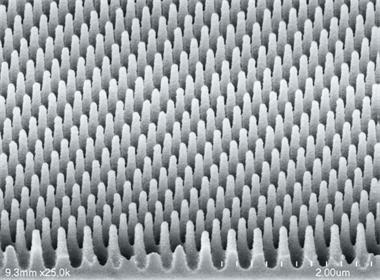

抗反射结构模板 Antireflective Structures Molds
|
Product
|
Description
|
Mold
Size
Active
size
|
|
|
HT-AR-02XS
|
Optical function: AR High
Performance
Grating type: Grating type
Pitch: 300nm
Average depth: >350 nm
Peak-to-peak: 290 nm
Material: Nickel
Mold thickness ① : 300 μm
Expected %R PMMA ② : Less
than 0.9%
|
40 x 40 mm2 ①
20 x 20 mm2 ①
|
|
|
HT-AR-02S
|
60 x 60 mm2 ①
40 x 40 mm2 ①
|
|
HT-AR-02A
|
Optical function: AR High
Performance
Grating type: Grating type
Pitch: 250nm
Average depth: >350 nm
Peak-to-peak: 290 nm
Material: Nickel
Mold thickness ① : 300 μm
Expected %R PMMA ② : Less
than 0.2%
|
120 x 120 mm2 ①
100 x 100 mm2 ①
|
|
HT-AR-02C
|
250 x 250 mm2 ①
200 x 200 mm2 ①
|
|
HT-AR-06B
|
Optical function: AR
High
Performance
Grating type: Hexagonal Array
Pitch: 300 nm
Average depth: 300 nm
Peak-to-peak: 345 nm
Mold thickness: 100 μm – 300 μm
Expected %R PMMA: Less
than 0.6%
|
70 x 70 mm2
50 x 50 mm2
|
|
HT-AR-06D
|
120 x 120 mm2
100 x 100 mm2
|

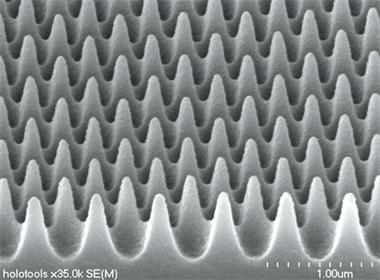

近红外抗反射模板 Near-Infrared-AR-High Performance Molds
|
Product
|
Description
|
Mold
Size
Active
size
|
|
|
HT-NIR-02
|
Grating type: Hexagonal Array
Pitch: 500 nm
Average depth: > 700 nm
Material: Nickel
Expected %R acrylic polymer
(@900nm): Less than 0.2%
Expected %R acrylic polymer
(@1500nm): Less than 0.3%
Mold thickness ① : 300 μm
|
100 x 100 mm2
①
80 x 80 mm2 ①
|
|

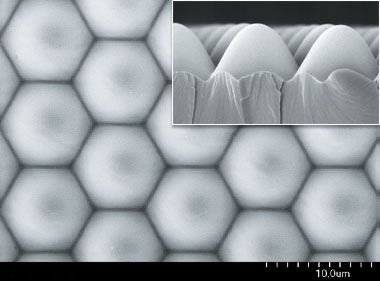

微透镜结构模板 Microlens Arrays Molds
|
Product
|
Description
|
Mold
Size
Active
size
|
|
|

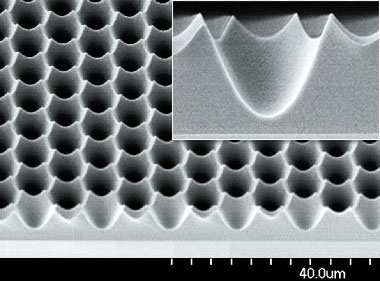

HT-MLA-09B
|
Structure type: Microlens Array
Structure geometry: Hexagonal /
Honeycomb
Lens diameter: 9 μm
Average lens height: 5.5 μm
Material: Nickel
Mold thickness: 100 μm – 300 μm
|
70 x 70 mm2
50 x 50 mm2
|
|
|
HT-MLA-09D
|
120 x 120 mm2
100 x 100 mm2
|

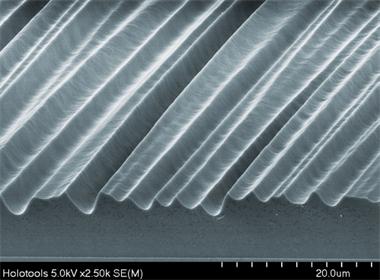

光散射微纳结构模板 Engineered Diffusers Molds
|
Product
|
Description
|
Mold
Size
Active
size
|
|
|
HT-ED-L80B
|
Structure type: Engineered Diffuser
Output type: Linear diffusion
Diffusion angles (FWHM) ① : 1° / 80°
Material: Nickel
Mold thickness: 300 μm
|
70 x 70 mm2
50 x 50 mm2
|
|
|
HT-ED-L80D
|
120 x 120 mm2
100 x 100 mm2
|
|

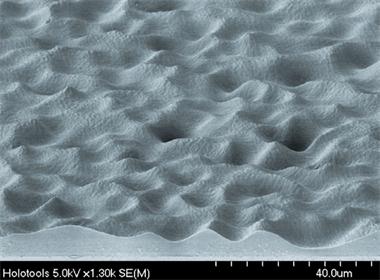

HT-ED-C25B
|
Structure type: Engineered Diffuser
Output type: Circular diffusion
Diffusion angles (FWHM) ① : 25°
Material: Nickel
Mold thickness: 300 μm
|
70 x 70 mm2
50 x 50 mm2
|
|
|
HT-ED-C25D
|
120 x 120 mm2
100 x 100 mm2
|

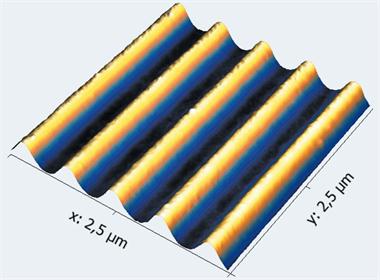

衍射光栅结构模板 Diffraction Grating Molds
|
Product
|
Description
|
Mold
Size
Active
size
|
|
|
HT-DG-L500
|
Grating type: Linear Grating
Profi le shape: Sinusoidal
Pitch: 500 nm
Average depth: 250 nm
Material: Nickel
Mold thickness ① : 300 μm
|
100 x 100 mm2 ①
80 x 80 mm2 ①
|
|
|

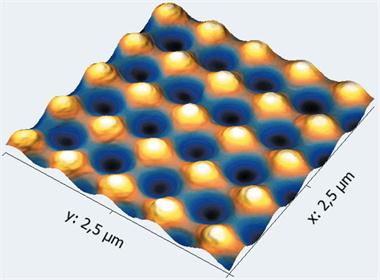

HT-DG-C500
|
Grating type: Crossed Grating
Profi le shape: Sinusoidal
Pitch: 500 nm
Average depth: 250 nm
Material: Nickel
Mold thickness ① : 300 μm
|
100 x 100 mm2 ①
80 x 80 mm2 ①
|
|

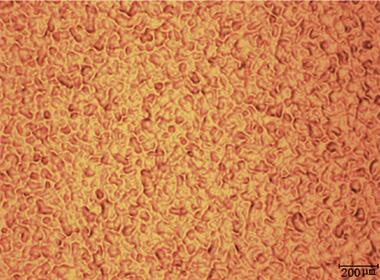

防眩光模板 Anti-glare molds
|
Product
|
Description
|
Mold
Size
Active
size
|
|
|

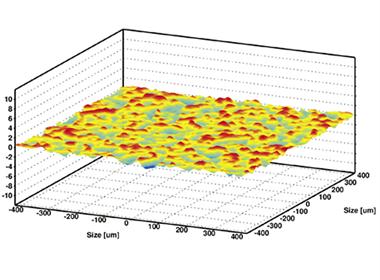

HT-AG-01
|
Optical function: Suppression
of
specular reflections
Diffusion angle (FWHM) ① : about 1°
Material: Nickel
Mold thickness: 300μm +/-5%
Haze value ③ / ④ : 2,23 % +/-0,05 %
Transmittance ③ / ④ : 92,2 % +/-
0,05 %
Structure amplitude: up to 4μm
|
100 x 100 mm2
80 x 80mm2
|
|
① Customised sizes
and thicknesses upon request
② averaged visual
specular single-side reflectance.
③ Embossed into a
material with an optical index of refraction of 1.5
④ Measured with
Haze-gard plus from Byk-Gardener acc. to norm ASTM D1003
