真空舱门-付观察窗 AAD系列
![]() 真空舱门-付观察窗 AAD系列 |
![]() |
特点:
- O形圈密封
- 标准观察窗附属
规格:

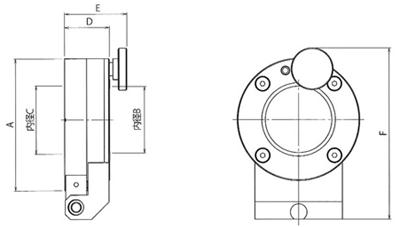

型 号 | A连接法兰 | B 内径(mm) | C 内径(mm) | D (mm) | E (mm) | F (mm) | 开闭角度 | 重量 (kg) |
AAD-275 | ICF70-FT | φ38 | φ39 | 25.6 | 36 | 98 | 109° | 0.6 |
AAD-4 | ICF114-FH | φ56 | φ56 | 34 | 48 | 141 | 110° | 1.8 |
AAD-6 | ICF152-FH | φ96 | φ96 | 42 | 58 | 192 | 3.3 | |
AAD-8 | ICF203-FH | φ115 | φ146 | 60 | 243 | 5.9 | ||
AAD-10 | ICF253-FH | φ194 | 45 | 63 | 301 | 115° | 10.9 | |
真空漏率 | ≤1.33×10-11Pa/m3/sec | |||||||
真空密封 | O形圈(氟) | |||||||
烘烤温度 | ≤150℃ | |||||||
窗口材质 | 高硼硅玻璃 |
