摆动杆

摆动杆AMW摆动杆AMWS

摆动杆AMW


适用于各种真空设备,特别是超高真空中的样品的安装以及位置控制,可自由伸缩及摆动。

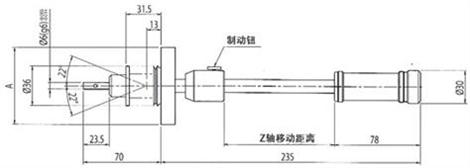

摆动杆 (Wobble Stick) AMW系列
摆动杆 (Wobble Stick)
AMW系列

特点

  • 超高真空对应
  • 磁耦合方式采用
  • 360°连续旋转/直进/倾斜
  • 单波纹管型
  • 角度动作范围:±22°
  • 付把手制动钮
  • 付把手放置用制动钮


规格

型 号 Z轴移动距离(mm) A连接法兰 移动轴径(mm) 重量(kg)
AMW-275/100 100(用户指定) ICF70-FH φ6 (g6) 0.8
真空漏率 ≤1.33×10-11Pa/m3/sec
真空密封 焊接波纹管
驱动方式 磁耦合动力
烘烤温度 ≤200℃
直进能力 20N
旋转力矩 0.4Nm


摆动杆AMWS


适用于各种真空设备,特别是超高真空中的样品的安装以及位置控制,可自由伸缩及摆动。

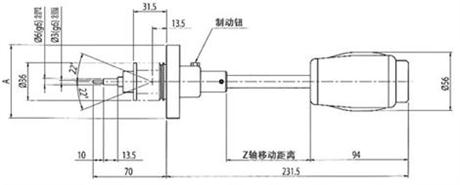

摆动杆 (Wobble Stick) AMWS系列
摆动杆 (Wobble Stick)
AMWS系列

特点

  • 超高真空对应
  • 磁耦合方式采用
  • 两轴旋转直进型
  • 单波纹管型
  • 角度动作范围:±22°
  • 付把手制动钮
  • 付把手放置用制动钮
  • 360°连续旋转/直进/倾斜


规格

型 号 Z轴移动距离(mm) A连接法兰 移动轴径(mm) 重量(kg)
AMWS-275/150 150(用户指定) ICF70-FH φ6 (g6)
φ3 (g6)
1.9
真空漏率 ≤1.33×10-11Pa/m3/sec
真空密封 焊接波纹管
驱动方式 磁耦合动力
烘烤温度 ≤200℃
直进能力 20N
旋转力矩 0.2Nm
